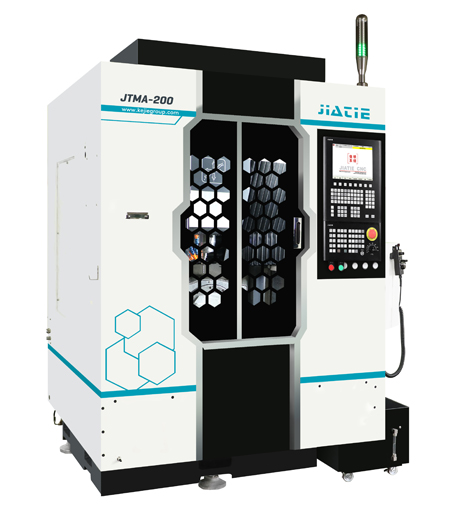

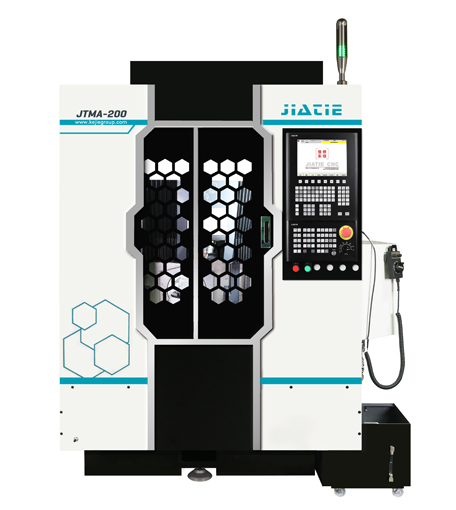

JTMA-200 高速五轴加工中心
- 龙门结构使机床动态特征和精度坚持性更好
- 运动部件与加工区域完全隔离，，，，，利便机床清洁
- 合理且优良的人机交互设计，，，，，确保了操作职员的恬静性和利便性
加工质料：
铝合金、铜
应用规模：
重大小零件、电子产品
标准设置：
- 佳铁高速数控系统
- 高转速电主轴
- 交流伺服电机
- 高细密级丝杆、导轨
- 第五轴旋转台
- 自动刀库
- 外挂手轮
- 主轴冷却系统
选配部件：
- 稳变压电源
- 油雾网络器
- 自动测头
项目 | 机床手艺参数 |
X/Y/Z轴行程 | 550/220/230mm |
| B/C轴回转角度 | ±110°/360° |
| 事情台尺寸 | Φ165mm |
| 事情台最大负重 | 20kg |
| 最大工件尺寸 | Φ210 x230mm; |
| 主轴功率/最高转速 | 6.0kw/24000rpm |
| 最大移动速率 | 15m/min |
| 最大加工速率 | 10m/min |
定位精度 | X/Y/Z:0.008mm/300mm B/C axis:10" |
| 重复定位精度 | X/Y/Z:0.005mm/300mm B/C axis:5" |
| 机床重量 | 3000kg |
机床形状尺寸 | 2050x1850x2150mm |
电源电压 | 三相交流380V ±5% 50Hz |
